C41-20kg单体式空气锤

当前位置:网站首页产品中心 - C41-20KG空气锤 - C41-20kg单体式空气锤

C41-20kg单体式空气锤

产品来源:滕州市高地机床有限公司 更新时间:2019/2/27 11:28:58  点击次数:11411

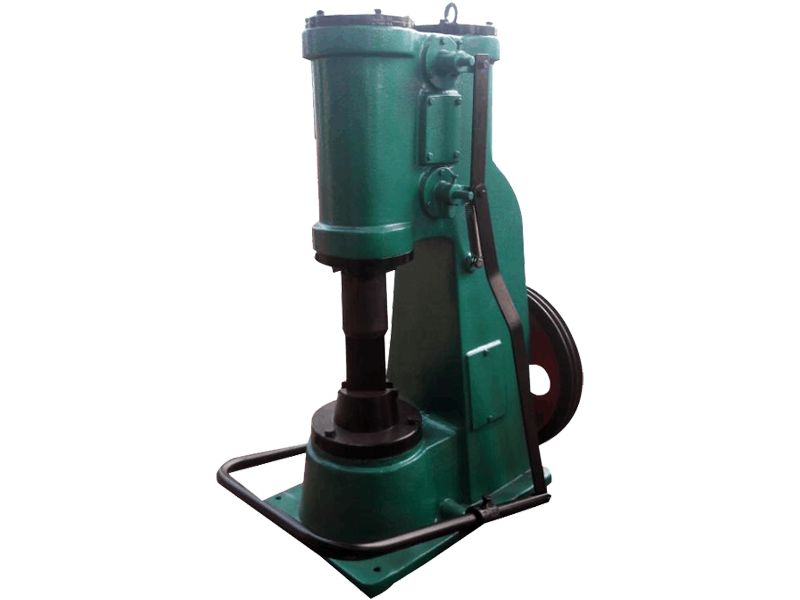

C41-20kg单体式空气锤

关于C41-20kg单体式空气锤
C41-20kg单体式空气锤也称连体式空气锤。本锤不仅结构简单、操纵方便、动作灵活,而且搬运、安装维护方便。本锤能做镦粗、拔长、冲孔、弯曲、扭转、热剪、锻接等工作。适用于不同形状零件的自由锻造,特别适用于农村乡镇企业和专业户锻造镰刀、锄头等小农具。机床使用方便,容易操作,迎得国内外众多客户的好评。
以下是C41-20kg空气锤参数:

C41-20kg单体式空气锤

落下部分质量(kg

20

打击能量(kj

0.22

打击次数(Min-1

255

工作区间高度(mm

200

可锻毛坯方长(mm×mm)

30*30

可锻毛坯

Φ35

电机功率(kw)

单相2.2/220三相2.2/380

整机重量(kg

500

电机转速(r.p.m)

1440

砧座(kg

一体机

机器外型尺寸(mm

670×369×1050

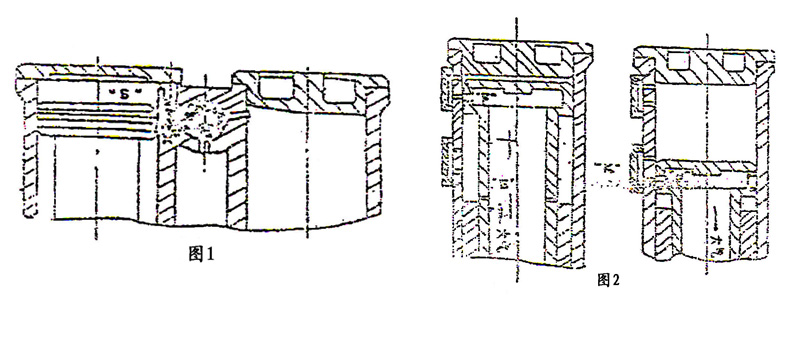

本锤采用铸铣锤身,锤身上设有(图1)缓冲机构(图2)补气机构。缓冲机构和补气机构

工作原理
   电动机通过减速机构和曲柄,连杆带动压缩气缸的压缩活塞上下运动,产生压缩空气。当压缩缸上下气道与大气相通时,压缩空气不进入工作缸,电机空转,锤头不工作,通过手柄或脚踏杆操纵上下旋阀,使压缩空气进入工作气缸的上部或下部,推动工作活塞上下运动,从而带动锤头及上砥铁的上升或下降,完成各种打击动作。旋阀与两个气缸之间有四种连通方式,可以产生提锤、连打、下压、空转四种动作。

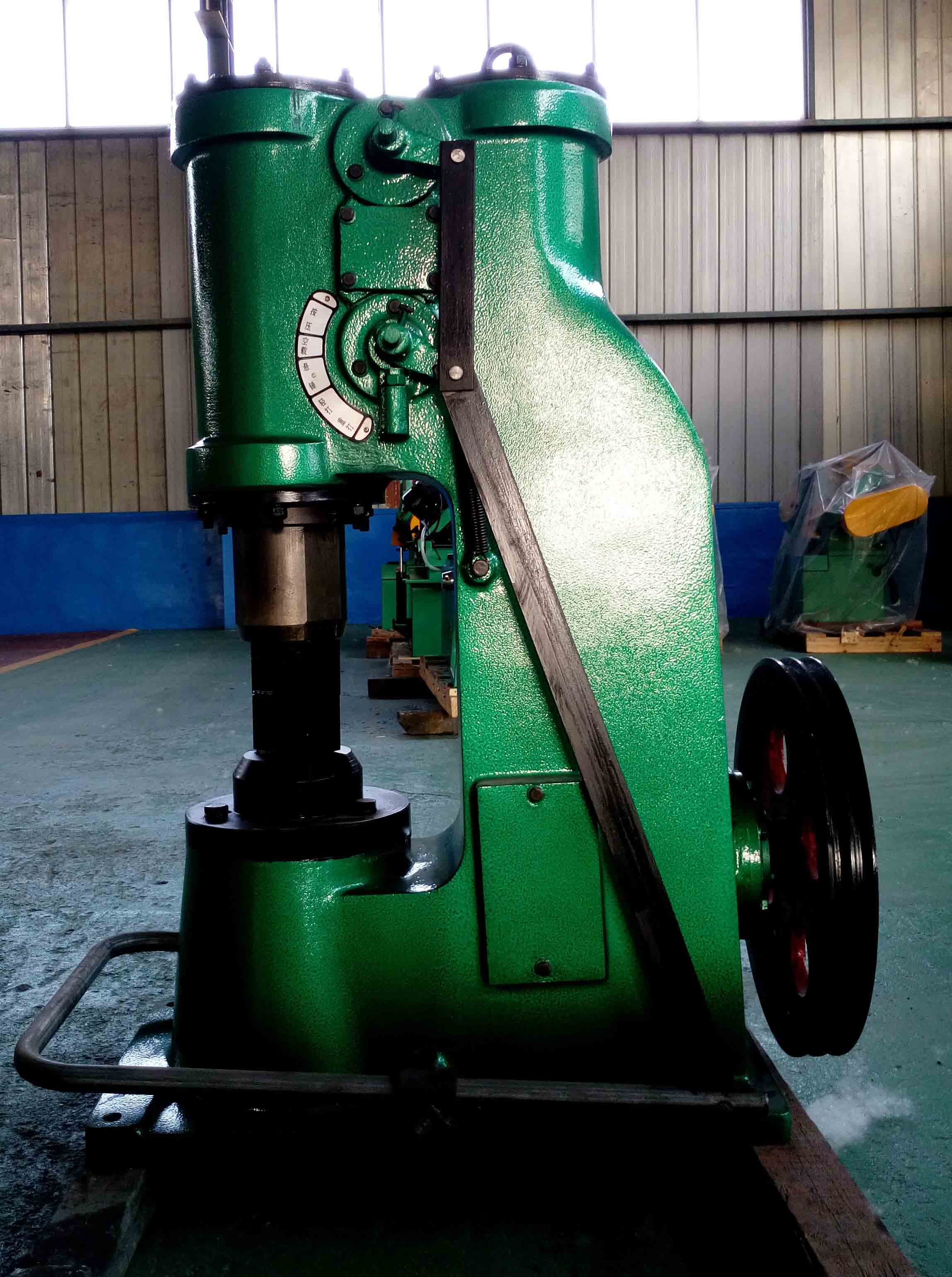

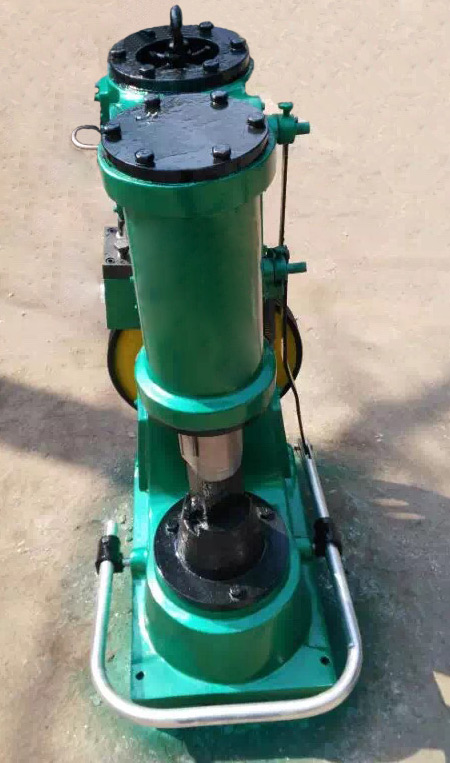

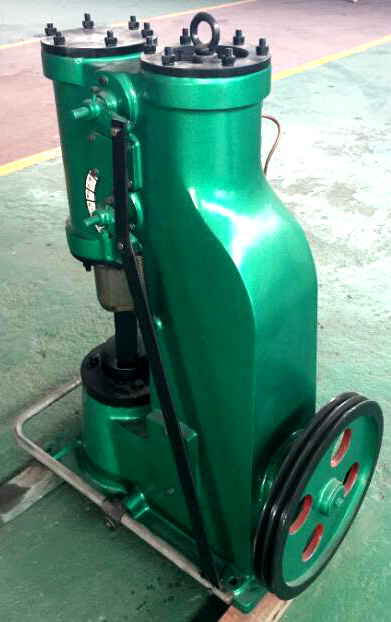

C41-20kg连体式空气锤现场图C41-20kg连体式空气锤现场图1C41-20kg连体式空气锤现场图2
安装
1. 开箱安装前,需洗净原防锈油并涂以薄层润滑油,如某些零件已很脏则应拆下清洗,当交货时间距安装时间超过半年时,则必须全面检查主要零件。
2. 安装前必须对地基进行检查,是否符合图纸要求。
3. 砧座中心应当于工作缸中心线相垂直,上下砧块的平面应吻合。安装水平线参照附件规定调好,然后沿砧座底部及四侧打入木锲固定之并浇以沥青灌溉缝隙,防止氧化皮掉入。

试车
锤安装完后(包括大修后的安装),要进行试车,试车合格后方可使用。

起动前检查
1、检查各受振部位无松动,锤头无裂纹,锤头砧子的楔子应顶紧。空气锤气缸润滑应良好,调整好进油量,按规定加注气缸油。
2、工作前应提前摇动注油器20-30圈,以提前供油润滑。
3、应清除砧子、锤头工件表面上的氧化铁皮。
4、冬季工作前应预热锤头、砧子、锻模到60℃以上。
5、应该对锻件几何尺寸进行检查,严禁锻打超过锻锤锤打能力的锻件。

工作中注意事项
1、锻打前应先试运转1~2秒 ,冬季应先用手转动,然后启动,较长时间停用的锻锤启动前应先排出气缸中的积水。
2、锻件应放在锤头中心,不准歪斜,提锤时间不超过1秒,否则会使空气锤过热。
3、开锤者在工作中应听从掌钳者的信号,不得随意开、停机械,其他人员发出紧急停止信号时,开锤者应立即停机。
4、夹持锻件的夹钳,须适合锻件的大小和形状,掌钳者必须夹紧锻件。
5、掌钳者的手指不准放在钳柄之间,钳柄应置于身体右或左侧,不得正对胸腹部。
6、锻件未达到锻造所需求的温度时,锻件放在砧子上的位置不正确或不合要求时,锻件夹持不稳时,均不准进行锻打。
7、试锤时必须放加热锻件或木料。锤头提升不得超过规定位置,不准冷锻或锤打过烧的工件。
8、切断工件时,切口正面严禁站人。
9、空气锤使用日久后,若砧座下沉,使锤头行程加大,锤杆中部的安装线(红横线)如露出5mm 时,应立即停止使用并进行调整,加高锤头或更换基础枕木。
10、经常检查铁砧固定情况,不得松动歪斜。

停机注意事项
1、工作中如发现机身震动,锤杆、砧子、锤头等出现裂纹时,应立即停机检修,严禁带病作业。
2、起动或停止运转时,应将手柄置于空档位置。
3、工作完毕后,必须将锤头提起,并将木板垫放在砧上,再慢速落下锤头,关闭电源。
4、停止工作时,不准用手直接接擦砧面。

   为了保证机器的正常运转延长其使用寿命,请用户在安装试车和日常生活中遵照本说明书之各项规定,只有这样才能保证机器的正常使用,延长机器的使用寿命,为您创造经济效益。
  在使用过程中,对空气锤结构、性能、质量等方面的有关意见与建议,请函告我司,以资产品及产品质量的进一步提高。

关于使用空气锤主要的目的是什么
关于使用空气锤主要的目的是什么呢?我想在工业上使用空气锤的次数是很多的,到底使用空气锤是为了完成什么呢?
   1.一般空气锤是平面或是长方形开头,红炉铁匠师傅在锻打时很不容易把产品一次性打造成功(除了很直观的产品以外),很多锻打产品即是做成了也没有效益。因为浪费太多时间和能量。而我司功能空气锤在工作时,他具有马上平、马上开、马上宰迅速改变锤面打击,对提高生产效益有独特的不同。
   2.为什么有的师傅在买了空气锤还要请人帮忙?还有的师傅却放弃空气锤不用而去打工?主要是因为红炉(铁匠师傅)不太了解空气锤的具体情况下就买下了空气锤,在使用时遇到了具体问题,而一些不正规的厂家,售后服务又不能及时解决。以前的铁匠师傅至少2-3个人要一起配合工作,而现在的小型空气锤一个人操作就行了。
   3.推出我司空气锤的目的是什么?
     为了改变千百年来红炉(铁匠师傅)请人帮忙用手工打铁的落后情况,我司小型空气锤就代替了帮手,提高了效率,而且带来了生产效益。所以在红炉师傅在购买空气锤时一定要注意其用法和选择。

 本系列产品均执行GB/T25721-2010标准,并专业生产c41-16kg、c41-20kg、c41-25kg、c41-40kg、c41-55kg、c41-65kg、c41-75kg、c41-150kg、c41-250kg、c41-400kg空气锤,并为客户定做各种锤头异形件。
