C41-55kg分体式空气锤

当前位置:网站首页产品中心 - C41-55KG空气锤 - C41-55kg分体式空气锤

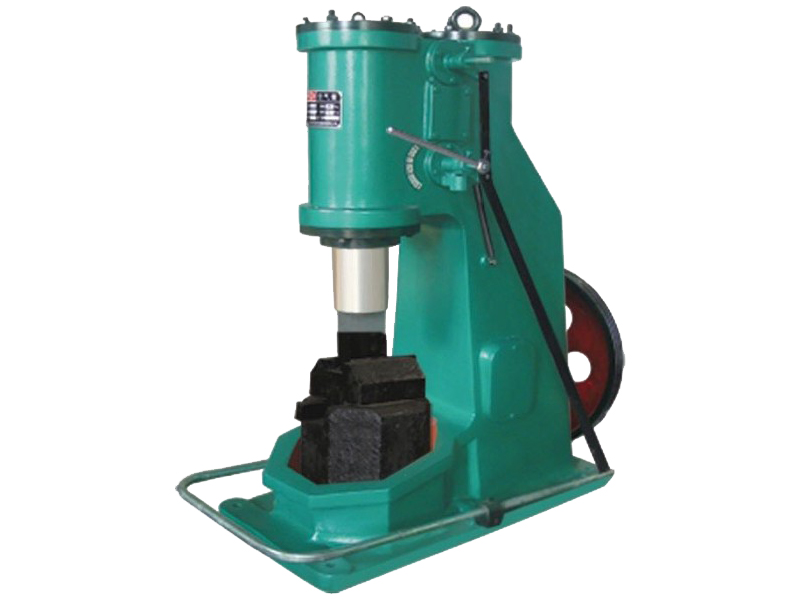

C41-55kg分体式空气锤

产品来源:滕州市高地机床有限公司 更新时间:2019/2/27 11:41:44  点击次数:4535

C41-55kg分体式空气锤

一、空气锤概述:
    锻造空气锤是自由锻造设备的一种,自身带有两个汽缸:压缩缸(后缸)将空气压缩,通过分配阀送入工作汽缸(前缸),推动锤杆连同锤头作上下锤击作用。空气锤体积小、噪声低、结构合理、操作方便。适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等,使用垫模即可进行各种开式模锻(胎模锻)。
     高地锻压是专业空气锤生产厂家,生产的空气锤范围包括16KG, 20KG, 25KG, 40KG, 55KG, 65KG, 75KG, 150KG, 250KG. 依据空气锤的规格型号大小和用途分为大型空气锤(主要用于工业锻造)和小型空气锤(主要用于铁艺锻造)。高地锻压的空气锤及空气锤配件、空气锤备件批量生产,深受客户喜爱!
二、空气锤工作原理:
    电动机通过减速机构和曲轴,连杆带动压缩气缸的压缩活塞上下运动,产生压缩空气。当压缩缸的上下气道与大气相通时,压缩空气不进入工作缸,电机空转,锤头不工作,通过手柄或脚踏杆操纵上下旋阀,使压缩空气进入工作气缸的上部或下部,推动工作活塞上下运动,从而带动锤头及上砥铁的上升或下降,完成各种打击动作。旋阀与两个气缸之间有四种连通方式,可以产生提锤、连打、下压、空转四种动作。
三、空气锤参数:

型 号

C41-55kg分体式空气锤

落下部分质量(kg)

55

打击能量(kj)

0.7

打击次数(Min-1)

230

工作区间高度(mm)

265

锤杆中心线至锤身距离(mm)

270

可锻毛坯方长(mm×mm)

52*52

可锻毛坯 圆

Φ68

电机功率(kw)

5.5

砧座重量(kg)

500

电机转速(r.p.m)

1440

整机重量(kg)

1550

机器外型尺寸(mm)

1080*600*1389


四、大空气锤结构组成与各部分功能:
大空气锤主要由机身、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。
1,机身。机身是空气锤的主体,在机身上面安装有传动装置,工作机构和操纵机构,这些机构在机架上紧凑组合成一个整体。
2,传动机构。传动机构包括皮带轮、齿轮箱、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
3,压缩缸和工作缸。压缩缸和工作缸的上下部和上下旋阀连通,通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
4,落下部分。落下部分由工作活塞、锤杆和上砧等组成,锤杆和工作活塞为一整体,为使其重量符合技术规格,需要作成空心件,锤杆与锤头的连接是用燕尾槽和楔铁连接。
5,配气机构。配气机构由上阀,下阀,操作手柄或脚踏杠杆等部门组成,通过配气机构来控制各种动作的实现。
6,砧座。砧座上面安装着砧垫和下砧块,为了满足锻造的稳定性,砧座的质量要求是落下部分质量的12-15倍,它安装在坚固的钢筋水泥基础上,其间垫有垫木,可消除锤击时产生的震动。
五、小型空气锤结构组成与各部分功能:
高地锻压小型打铁空气锤采用铜质油控系统和不锈钢螺丝!
小型空气锤主要由机身、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和钢底座等部分组成。

1,机身。机身是空气锤的主体,在机身上面安装有传动装置,工作机构和操纵机构,这些机构在机架上紧凑组合成一个整体。
2,传动机构。传动机构包括皮带轮、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
3,压缩缸和工作缸。压缩缸和工作缸的上下部和上下旋阀连通,通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
4,落下部分。落下部分由工作活塞、锤杆和上砧等组成,锤杆和工作活塞为一整体,为使其重量符合技术规格,需要成空心件,锤杆与锤头的连接是用燕尾槽和楔铁连接。
5,配气机构。配气机构由上阀,下阀,操作手柄或脚踏杠杆等部门组成,通过配气机构来控制各种动作的实现。
6,钢底座。由于小型空气锤体积较小,采用无砧座整体机身设计。因此钢底座的作用是把锤的下砧面抬高到适合的高度,以便锻造者操作工作舒服,并且加重了砧座部分的重量,可消除锤击时产生的震动。

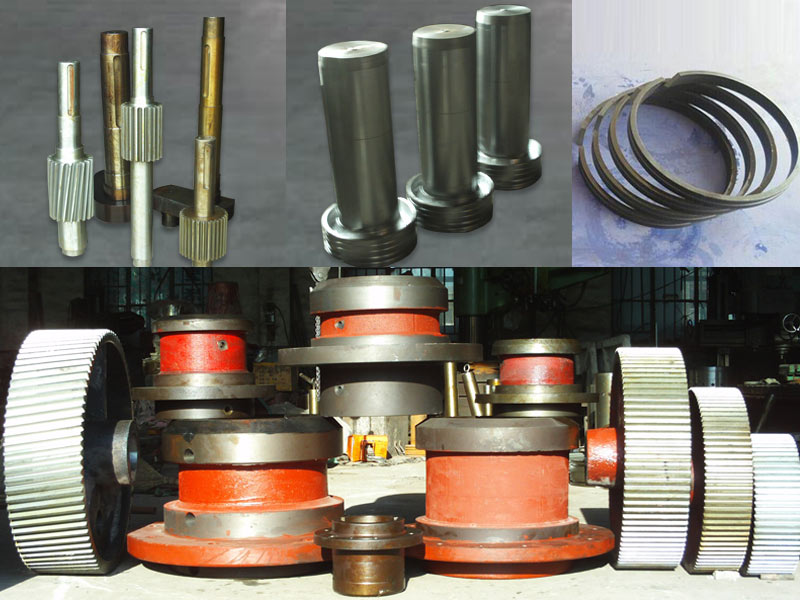

下图为我司部分铸件实拍图:

实拍空气锤配件图(部分)

我司铸件均符合JB/T5775标准要求,材料的主要机械性能指标,抗拉强度不低于20kgf /mm2,抗弯强度不低于40kgf/mm2.重要的零件表面如:缸体内孔无气扎、砂眼、夹渣和偏析等现象.
    另件的热处理也达到JB/GQ1063-1068-85标准的规定.对于关键零件如:锤杆、传动轴、锤头等,在热处理前、后要经过严格的超声波探伤.严格的热处理工艺保证锻件内在质量和良好的机械性能,严格的探伤检验杜绝了不良品的下转.
    锤杆屈服点不低于36kgf/mm2,抗拉强度不低于61kgf/mm2,热处理后,硬度不低于HB220.
    上、下砧块硬度在HRC40-45.
    对于机身气缸经过严格的行磨,使气缸表面粗糙度达到0.8以上,减少了零件的磨损,延长了其寿命.
    电力传动和控制均符合GB5226-85《机床电器通用技术条件》
    油漆符合JB2855-80《机床涂漆技术条件》
关于我司零件验收的标准:
    我司空气锤零件加工完毕,在装配和试车过程中严格按照锻压机械标准JB/GQ.F2009-86《空气锤产品质量分等标准》验收。
    对于机身、活塞等铸件,对其用柴油进行清洗,柴油每月一换,保证了柴油的清洁度,更保证了铸件内部的非加工面无砂粒,使相关零件的清洁度指标达到了JB/GQ200 2-83《锻压机械产品清洁度标准》的要求,杜绝了气缸、锤杆、活塞的拉伤。
    传动齿轮啮合均匀,接触面积、齿高、齿宽方向不得低于40%、60%。
    对于分体结构的锤身,经烘装圈紧固后,其接触面应紧密贴合,用0.05mm塞尺检查,插入深度不得大于20mm,其累计长度不得超过接触面周长的10%。
    活塞环装入气缸后,应与缸壁均匀接触,经运转试验后检查,在高度方向不接触处不得大于1/3,在园周方向局部不接触长度不得大于周长的1/12,累计不得大于周长的1/4.
    在提锤、压锤工作规范时,噪音不超过90dB(A)。
    上、下机身结合处不允许渗漏油.
    润滑系统的管道、接头、油泵、缸盖等处不允许渗漏油.
    锤杆导程处不允许有漏油、漏 气现象.
    在运转试验时对提锤、连续打击、压锤三种规范进行检查,应灵活、轻便、准确;提锤次数在4-6次;轻重打分明,轻打时不能出现重打现象.
    打击能量的测试,可用镦铅柱法测定,必须合格.
空气锤运转试验不得少于4小时,试验后按《空气锤技术条件》测试各种数据100 %合格;主要运动副之间,不允许有拉伤、烧伤、不正常的磨损、永久变形
空气锤保修说明
1、我厂出售的机床保修期是一年,保修期内免费维修。(人为因素不按使用说明书操作或不可抗拒的自然现象所引起的故障除外)
2、在保修期内机床出现故障,先请您按“使用说明书"的有关注意事项中的有关条款对照处理,如果故障排除不了,请来电、来函或传真与我们联系,接到通知后我们将在48小时之内及时处理您所反馈的问题。
3:电器,附件部分及易损件(如锯条.皮带.蜗轮等)不在保修范围,保修期内出现质量问题本厂免费发送配件并协同客户共同解决。问题较大的我公司有专业流动售后人员负责上门维修。
4、属下列情况之一者,不属于免费服务范围,但可实行收费服务:
 1)客户因使用、维护、保管不当造成损坏的;
 2)由于自行运输、装卸、联接不适当配件或非我公司维修或改装造成损坏的;
 3)配件超过免费保修期;
 4)耗材(如:润滑油、材料油等);
 5)因电力不足或高压放电及电源错接对本机造成之损坏;
 6)因自然灾害等不可抗拒力造成损坏的(如雷击等)。
请按照使用说明书操作.再优质的产品也需要您的精心维护.
我们的承诺:
我们会尽一切努力以质量取胜,创造公正和谐的购物环境。在这个电子商务飞速发展的时代,网上购物经济简捷好处很多,需要大家共同努力去维护,用心去对待每一笔买卖行为。我们将努力做到让你100%满意。
十分欢迎大家对我们的评价。确实交易出现了问题,先要取得沟通,化解误会和矛盾,一定可以协商解决。是我们的疏乎和责任我们会认真对待,理解和尊重是相互的.....
