C41-25KG分体式空气锤都由哪部分组成?

文章来源:滕州市高地机床有限公司  更新时间:2019/5/22 11:17:33  点击次数:330

 空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

(1)机架是空气锤的主体,在机架上面安装有电动机,传动装置,工作机构和操纵机构,这些机构在机架上紧凑组合成一个整体。

(2)传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。

(3)压缩缸和工作缸的上下部和上下旋阀连通,通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。

(4)落下部分由工作活塞、锤杆和上砧等组成,锤杆和工作活塞为一整体,为使其重量符合技术规格吗,可制作成空心件,锤杆与锤头的连接是用燕尾槽和楔铁连接。

(5)配气机构由上气道中上旋阀,下气道中的下旋阀,操作手柄或脚踏杠杆组成,通过配气机构来控制各种动作的砧座

(6)砧座上面安装着砧垫和下砧,为了满足锻造的稳定性,砧座的质量要求是落下部分质量的12-15倍,它安装在坚固的钢筋水泥基础上,其间垫有垫木,可消除锤击时产生的震动。

C41-25kg分体式空气锤是一种新型冲压机床,可实现对金属制品的冲压,锻打,是一种经济实用型机床,机床使用方便,容易操作,迎得国内外众多客户的好评。本公司专业生产c41-16kg、c41-20kg、c41-25kg、c41-40kg、c41-55kg、c41-65kg、c41-75kg、c41-150kg、c41-250kg空气锤,并为客户定做各种锤头异形件。欢迎新老客户来此洽谈合作!

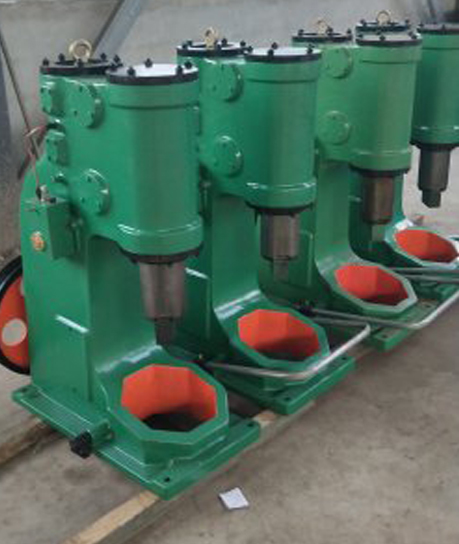

以下是C41-25kg分体式空气锤实拍图:

 25KG分体式空气锤
